国产三级全黄a级视频,欧美一级黄色影院,国产粉嫩在线无码,国产三级理论电影网站,国产精品卡一卡二卡三,免费费看的欧亚很色大片,国产女高中生第一次视频,国产视频2020手机版,精精国产xx视频在线,国产第二页九一在线观看

       紙張是重要的檔案載體，引起紙張老化有多種因素，其中酸性物質是影響紙張耐久性、促使紙張老化加劇的主要原因之一，因此脫酸技術是紙質檔案文獻保護中極為重要的技術。《古籍修復技術規(guī)范與質量要求》強調“通過開展脫酸工作對圖書或檔案實行長久保護”的理念，《檔案保護技術手冊》明確將脫酸列為紙質檔案保護的重要內容；2015—2021年，國家檔案局連續(xù)7年將脫酸列入《國家檔案局科技項目立項選題指南》?？梢姡瑱n案脫酸已經成為當前檔案保護工作中非常緊迫的一項任務。

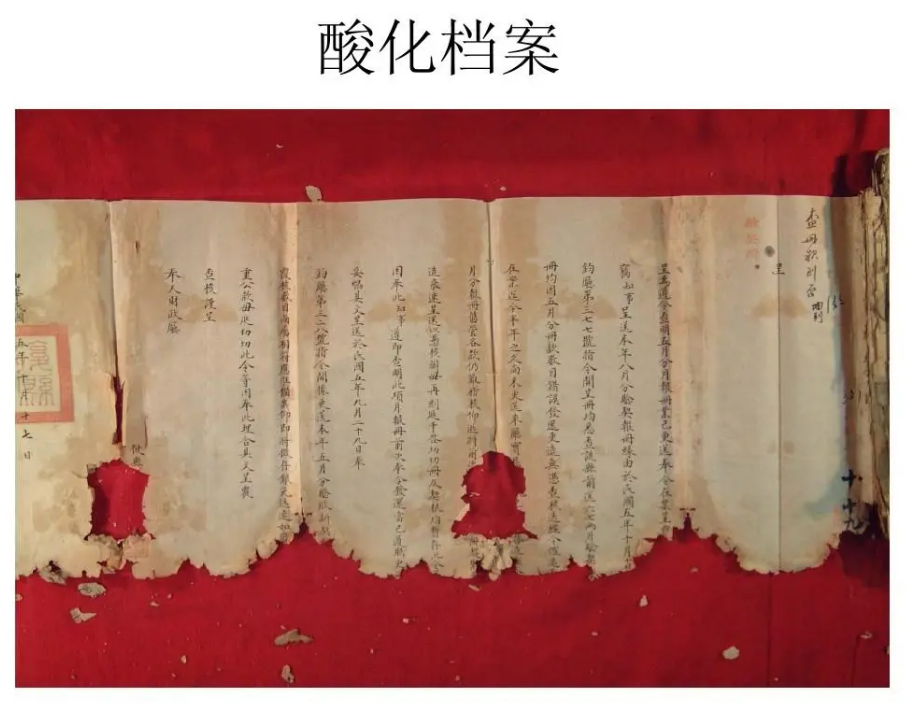

       當前，各級檔案館、圖書館的紙質檔案文獻均有不同程度的酸化現(xiàn)象，民國檔案文獻的酸化問題尤其嚴重。國家圖書館“館藏紙質文獻酸性和保存現(xiàn)狀的調查與分析”課題，對館藏15類紙質文獻的酸性和變質程度進行了全面檢測，結果顯示館藏各類紙質文獻的平均pH值都低于未酸化值6.8，呈現(xiàn)酸性。其中，pH值低于6.1的占84%，pH值低于5.0嚴重酸化的占62%。民國文獻紙張的平均pH值低于4.5，表明目前館藏民國文獻已全面受損，發(fā)生中度以上酸化受損的文獻比例達到90%以上，而民國初年的文獻更是100%受損。

       2018年，中國第二歷史檔案館對館藏數(shù)字化后的民國檔案的酸度情況開展了系統(tǒng)調研，其結果顯示：民國檔案酸度年平均pH值在5.08～6.67之間，總平均值為5.57。1937年之前的民國檔案酸度的年平均pH值在5.0～5.5之間；1937—1945年民國檔案的pH值開始出現(xiàn)快速升高，最高達到6.5；1945年之后民國檔案的pH值開始明顯下降，一直持續(xù)到1949年。通過分析，認為1937—1945年檔案紙張pH值上升的主要原因是檔案所用紙張發(fā)生了變化。這期間正值抗日戰(zhàn)爭時期，戰(zhàn)爭造成機器造紙工廠減產、停產，紙張進口渠道受阻，機制紙供應中斷，為了滿足書刊出版需要，不得不大量采用手工紙，而手工紙的pH值往往比機制紙高很多。

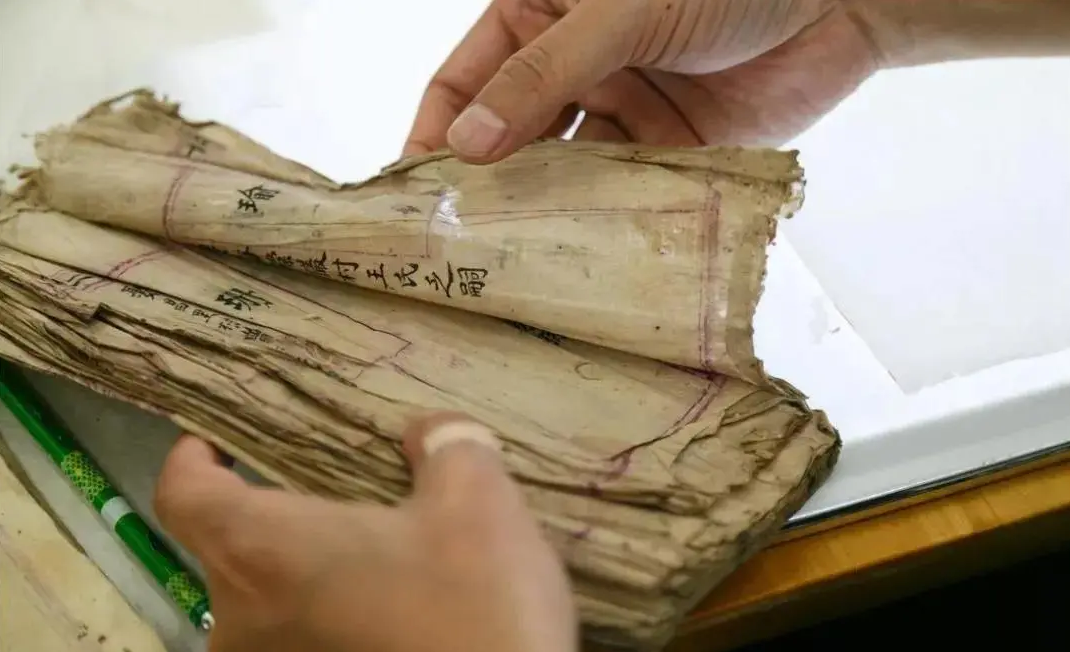

       其他不少單位也針對館藏檔案開展了酸化情況調研，一致認為當前檔案酸化嚴重。紙張的主要成分是纖維素，纖維素在中性和弱堿性條件下是相當穩(wěn)定的，但是在酸的催化作用下，水解速度顯著加快，且pH值越低，水解速度越快；而紙張中的醛基及羧基等氧化官能團的存在還會引起氧化還原反應，從而加速纖維的水解過程。此外，在水解過程中酸并未消耗，而是越積越多，其危害越來越大。紙張的酸化是遞增的動態(tài)損傷，這一點與撕裂、污染等靜態(tài)的損傷不同。對于靜態(tài)的損傷，我們可以通過環(huán)境調控和減少使用等措施保護其不再惡化，但對酸化紙張如果不做處理，紙張的酸化程度就會日益加速嚴重。因此，檔案脫酸工作刻不容緩。

       對于脫酸的研究始于20世紀30年代，目前一般認為檔案脫酸主要有氣相脫酸法、水溶液脫酸法和有機溶液脫酸法等。

       氣相脫酸法是利用能氣化的堿性物質或揮發(fā)性堿性氣體脫酸的方法。氣相脫酸雖然對檔案紙張物理性質基本不產生影響，但堿性物質殘留也幾乎為零，脫酸后的檔案在較短時間內就會出現(xiàn)再次酸化現(xiàn)象，因此氣相脫酸的效果并不夠理想。隨著環(huán)保理念的日益強化，這種脫酸法已經很少有人使用。

       水溶液脫酸法是以堿性水溶液、緩沖溶液為介質，通過脫酸溶液中的堿性物質與酸化紙張反應達到脫酸目的的方法，是一種較為直接和便捷的方法。水溶液脫酸法簡單且安全，但其缺點也是顯而易見的，如：長時間浸泡可能造成檔案紙張的變形、褶皺甚至破損以及部分字跡的損害；脫酸后需要干燥壓平等處理，降低了工作效率等。

       為了克服水溶液脫酸的缺點，20世紀70年代，學者們開始研究以有機溶劑為脫酸介質的方法，并取得很大進展。有機溶液脫酸法是以堿性有機溶液為脫酸液與紙張中的酸性物質進行中和反應，以達到使紙張脫酸目的的方法。目前，有機溶液脫酸法已逐漸成為應用最為廣泛的批量檔案脫酸法。

       北京市漢龍實業(yè)有限公司自成立以來就致力于檔案、古籍等紙質文獻的保護，為國內檔案、古籍的再生性保護和原生性保護做出了卓越的貢獻。鑒于當前紙質檔案酸化嚴重現(xiàn)狀，漢龍公司引進了先進的有機溶液脫酸技術，適用于檔案、古籍、經書、字畫、手稿、報紙、地圖、拓片等所有紙質文獻的脫酸處理。經國內權威機構評定，該技術多項技術指標在國內處于領先地位，脫酸液安全穩(wěn)定，無燃燒爆炸危險，對文獻載體無損傷，對人身健康無危害，不污染環(huán)境，脫酸效果徹底、持久。

       漢龍公司有機溶液脫酸技術原理為納米級別的堿性氧化物顆粒與空氣中的水分相結合生成堿性物質包裹在紙張纖維上與酸性成分進行中和，得到堿保留成分，堿保留量為0.5-1.5%。紙張pH從脫酸前的2.8-4.5達到脫酸后的8.0-9.0。實驗證明，經過脫酸處理后，80%的圖書使用壽命可延長3到5倍，得到了明顯的提高，可以確保在未來的幾個世紀都能保存完好。漢龍有機溶液脫酸液無需定期更換，可以長期循環(huán)使用，脫酸處理成本極低。經獨立測試證明這些有機溶液脫酸液是安全環(huán)保、 無毒無害且優(yōu)質高效的。

       漢龍公司有機溶液脫酸技術擁有多種脫酸處理解決方案，包括整本書批量處理解決方案、整卷檔案批量處理解決方案、單張紙連續(xù)噴霧脫酸處理解決方案、大幅面噴霧脫酸處理解決方案，無論館藏單位大小，藏品多少，漢龍公司都能為您提供完美的解決方案。

       漢龍公司有機溶液脫酸技術擁有以下優(yōu)勢：

靈活的處理方式：既可以處理一張紙，也可以處理一批書。

脫酸處理幅面不受限制：既可以處理32K、16K、A4大小的紙張，也可以處理A0或2A0超大幅面紙張。

不同年代、不同種類、不同酸化程度的紙張都可以放在一起處理，無需單獨分類。

脫酸前無需冷凍和真空干燥預處理、直接進入脫酸液中浸泡、經過真空干燥后的紙張可以立即投入使用。整本古籍線裝書也可以進行大規(guī)模批量脫酸保護。

整卷檔案裝在特制的文件盒中批量處理，處理過程中紙張固定不動，很好地保障了檔案在脫酸過程中的安全性。

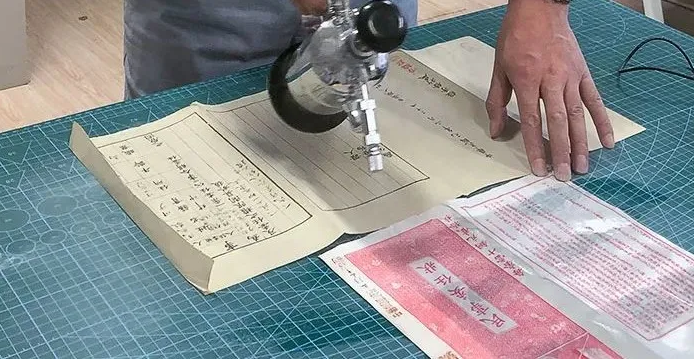

直接使用連續(xù)噴霧脫酸機或不銹鋼噴壺進行大面積單張紙噴霧脫酸，脫酸后的紙張迅速干燥，紙張不褶皺、不變形、不膨脹、不變厚、不變硬。

經過脫酸處理后的紙張上的油墨印刷字跡圖案、手寫字跡及各種顏色印章等顏料層無開裂、無脫落、無洇化，脫酸過程中對水性字跡無任何影響。

脫酸干燥過程中無需加熱，脫酸后的紙張裝訂部分的粘結劑不會出現(xiàn)膨脹開裂。

脫酸處理后的紙張色度值不變，白度略有提升。

脫酸處理后的紙張看不到、摸不著堿性儲備物質，堿性儲備物質鑲嵌在紙張纖維結構中，脫酸前后的紙張粗糙度無變化。

不會引起紙張膨脹、褶皺變形，紙張的纖維結構不會發(fā)生任何改變。

脫酸后的古籍、圖書、檔案無需任何后處理，可以直接放回書架。

修復后的紙張在脫酸過程中不會導致漿糊溶解或修補材料脫落，操作者可以先對破損紙張進行修復加固，最后統(tǒng)一脫酸處理，脫酸后的紙張修復部位和未修復部位的pH均勻一致。
